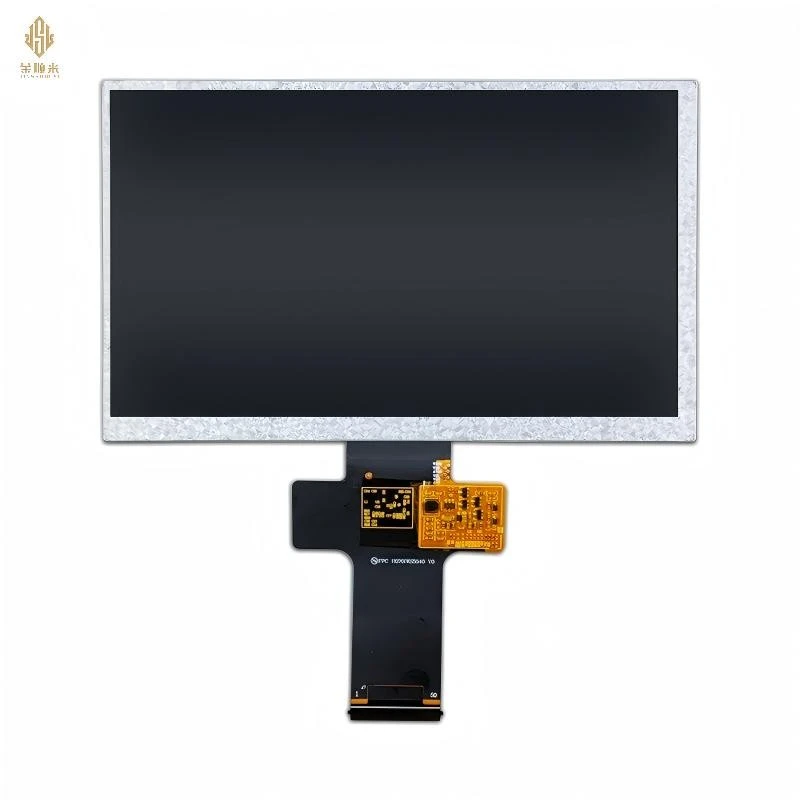

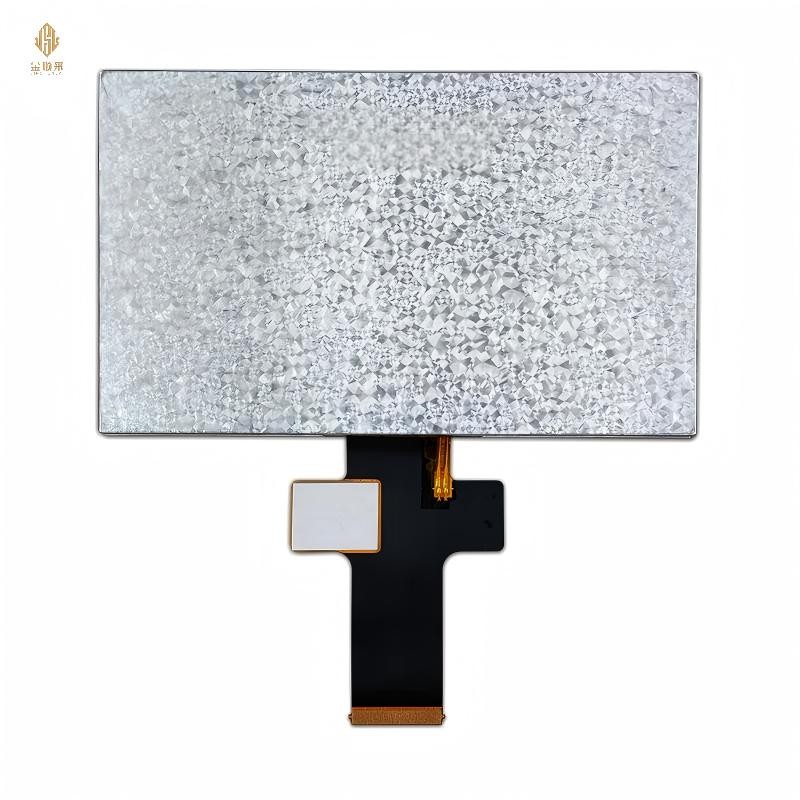

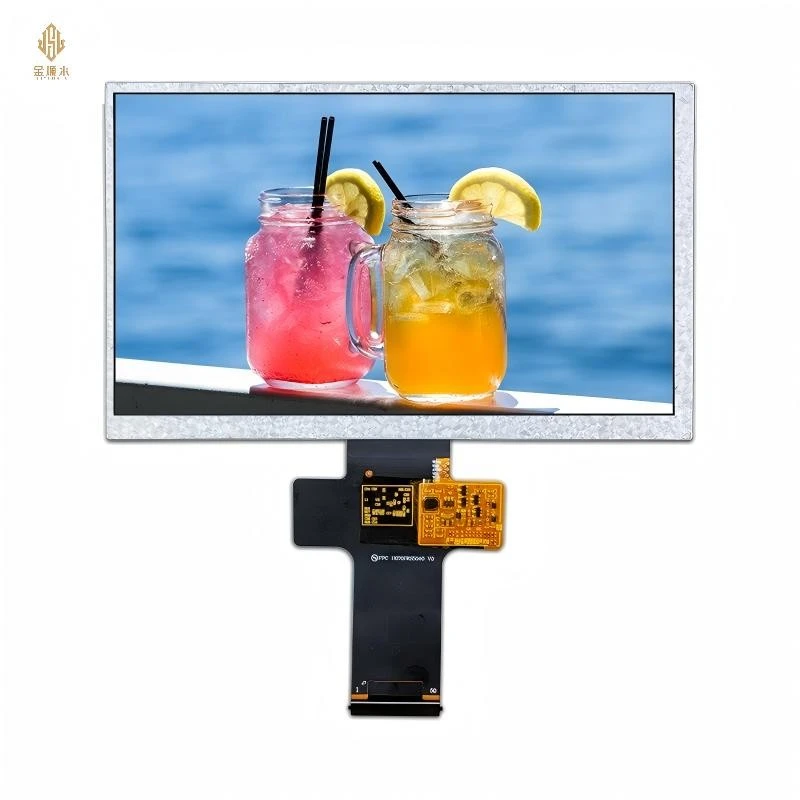

پارامترهای صفحه نمایش LCD رنگی 7 اینچی و مشخصات فنی
سایز: 7 اینچ
وضوح: 1024 × 600، ارائه تصاویر ظریف و نمایش متن واضح
نوع نمایشگر: TFT LCD; توانایی بازتولید رنگ عالی
زاویه دید: نمای عریض 178 درجه، می تواند رنگ و روشنایی یکسانی را برای هر جهتی که به آن نگاه می کنید نشان دهد.
روشنایی: 400 cd/m²، صفحه نمایش با روشنایی بالا حتی در نور شدید قابل خواندن است.
نسبت کنتراست: 800:1، نمایش تصویر را در سلسله مراتب واضح می کند.
لمس: پشتیبانی از لمس خازنی یا مقاومتی (اختیاری)
انواع رابط: RGB، LVDS، SPI، می تواند بر اساس نیاز مشتریان سفارشی شود.
عمر مفید: بیش از 50000 ساعت است و می تواند به طور پایدار کار کند.
دمای کار: -20 درجه تا 70 درجه، مناسب برای محیط های مختلف صنعتی و بیرونی
این نشانگرهای فنی عملکرد عالی صفحه نمایش را از نظر رنگ، روشنایی و دید تضمین می کنند و برای کنترل پنل های مختلف، دستگاه های دستی، نمایشگرهای خودرو و سایر محصولات الکترونیکی مناسب هستند.
تعریف رابط
| نه | نماد | سطح | توضیحات |
| 1 | NC | متصل نیست | |
| 2 | LEDK | P | زمین بلک لایت |
| 3 | LEDK | P | زمین بلک لایت |
| 4 | LEDK | P | زمین بلک لایت |
| 5 | NC | متصل نیست | |
| 6 | LEDA | P | آند بلک لایت |
| 7 | LEDA | P | آند بلک لایت |
| 8 | NC | متصل نیست | |
| 9 | DVDD | P | منبع تغذیه |
| 10 | UD | I | کنترل اسکن Gate Up یا Down. به طور معمول پایین بکشید. UPDN =«L»، پالس شروع عمودی خروجی STV2 و UD خروجی منطقی "0" به درایور گیت. UPDN=«H»، پالس شروع عمودی خروجی STV1 و UD خروجی منطقی "1" به درایور گیت. |
| 11 | LR | I | منبع کنترل دنباله راست یا چپ. به طور معمول بکشید بالا SHLR=«L»، shift سمت چپ: آخرین داده S1_S2_S3......_$1536=اولین داده. SHLR=H ",shift right: first data= S1_S2_S3......_S{3}} آخرین داده. |
| 12 | تنظیم مجدد | I | پین بازنشانی جهانی |
| 13 | STBYB | I | کنترل حالت آماده به کار |
| 14 | GND | p | زمین برق |
| 15 | R0 | I | داده های قرمز |
| 16 | R1 | I | داده های قرمز |
| 17 | R2 | I | داده های قرمز |
| 18 | R3 | I | داده های قرمز |
| 19 | R4 | I | داده های قرمز |
| 20 | R5 | I | داده های قرمز |
| 21 | R6 | I | داده های قرمز |
| 22 | R7 | I | داده های قرمز |
| 23 | GND | P | زمین برق |
| 24 | G0 | I | داده های سبز |
| 25 | G1 | I | داده های سبز |
| 26 | G2 | I | داده های سبز |
| 27 | G3 | I | داده های سبز |
| 28 | G4 | I | داده های سبز |
| 29 | G5 | I | داده های سبز |
| 30 | G6 | I | داده های سبز |
| 31 | G7 | I | داده های سبز |
| 32 | GND | P | زمین برق |
| 33 | DCLK | I | ورودی ساعت |
| 34 | GND | P | زمین برق |
| 35 | B0 | I | داده های آبی |
| 36 | B1 | I | داده های آبی |
| 37 | B2 | I | داده های آبی |
| 38 | B3 | I | داده های آبی |
| 39 | B4 | I | داده های آبی |
| 40 | B5 | I | داده های آبی |
| 41 | B6 | I | داده های آبی |
| 42 | B7 | I | داده های آبی |
| 43 | GND | P | زمین برق |
| 44 | DE | I | داده ورودی را فعال کنید. Active High برای فعال کردن داده ها گذرگاه ورودی در زیر "DE حالت". به طور معمول پایین بکشید. |
| 45 | NC | متصل نیست | |
| 46 | NC (SDA) | متصل نیست | |
| 47 | NC (SCL) | متصل نیست | |
| 48 | NC (CSB) | متصل نیست | |
| 49 | NC | متصل نیست | |
| 50 | GND | P | زمین برق |
کنترل کیفیت صفحه نمایش LCD رنگی 7 اینچی HD
برای اطمینان از قابلیت اطمینان و سازگاری هر صفحه، ما یک سیستم کنترل کیفیت جامع ایجاد کرده ایم:
بازرسی مواد خام - هر پانل، PCB و جزء چراغ های پشتی دارای بازرسی دقیق ورودی بودند، موارد بد را حذف کنید.
بازرسی فرآیند تولید-وصله‌بندی SMT، مونتاژ ماژول، و غیره، نقاط بررسی کیفیت را برای تضمین دقت مونتاژ تنظیم می‌کنند.
تست عملکرد کامل - روشنایی، رنگ‌ها، کنتراست و عملکردهای لمسی هر صفحه را آزمایش کنید تا از شر نقاط روشن، نقاط تاریک و بی‌نظمی‌های نمایش خلاص شوید.
تست پیری - برای اطمینان از پایداری و دوام، صفحه نمایش تحت آزمایش‌های طولانی‌مدت- پیری قرار می‌گیرد.
بسته بندی و بازرسی حمل و نقل: ضد{0}}محافظت الکتریسیته ساکن، بسته بندی ضد گرد و غبار، و بسته بندی ضد برخورد{1} برای تضمین ایمن بودن کالا هنگام حمل و نقل.
یک سیستم مدیریت کیفیت دقیق، ثبات و قابلیت اطمینان را در محموله های عمده تضمین می کند و به مشتریان عمده فروشی اجازه می دهد با اطمینان خرید کنند.
چرخه تحویل صفحه نمایش لمسی رنگی TFT 7 اینچی
برای آن سفارش‌های بزرگ، ما قدرت تولید قابل اعتمادی داریم که می‌توان برای خروجی ثابت روی آن حساب کرد، به‌علاوه حمل و نقل سریع نیز:
دسته استاندارد (تا 100000 واحد)، تحویل در 2-4 هفته
Large-scale orders (>5000) برنامه های تولید را می توان با توجه به درخواست تغییر داد و قبل از آن ارتباط برقرار کرد تا از تحویل آن اطمینان حاصل شود.
نمونه سفارش: می تواند در عرض 1-2 هفته ارسال شود تا مشتری اول شانس آزمایش عملکرد را داشته باشد.
خروجی پایدار، چرخه تحویل قطعی برای برنامه ریزی تولید و خرید مشتری عمده فروشی.
سوالات متداول
Q1: آیا می توان صفحه نمایش را با رابط ها و رنگ های نور پس زمینه سفارشی کرد؟
پاسخ: مطمئنا، ما از سفارشی سازی رابط هایی مانند RGB، LVDS، SPI و غیره پشتیبانی می کنیم و می توانیم رنگ های نور پس زمینه را با توجه به نیاز مشتری انتخاب کنیم.
Q2: آیا می توان عملکرد لمسی را اضافه کرد؟
A: پشتیبانی از لمس خازنی یا مقاومتی، مشتریان می توانند با توجه به نیازهای پروژه انتخاب کنند.
Q3: چگونه می توان از کیفیت ثابت برای سفارشات عمده اطمینان حاصل کرد؟
A: ما یک آزمایش کاملاً کاربردی، تست پیری و سیستم کنترل کیفیت دقیق را برای اطمینان از سازگاری هر صفحه اتخاذ می کنیم.
Q4: آیا پشتیبانی فنی-پس از فروش ارائه می دهید؟
A: ارائه پشتیبانی فنی از راه دور و خدمات ردیابی با کیفیت برای سفارشات بزرگ برای اطمینان از استفاده روان مشتری.
Q5: آیا می توانیم ابتدا نمونه ها را ارائه دهیم؟
A: مطمئنا، ما از سفارشات نمونه برای مشتریان برای ارزیابی عملکرد و سازگاری محصول پشتیبانی می کنیم.
